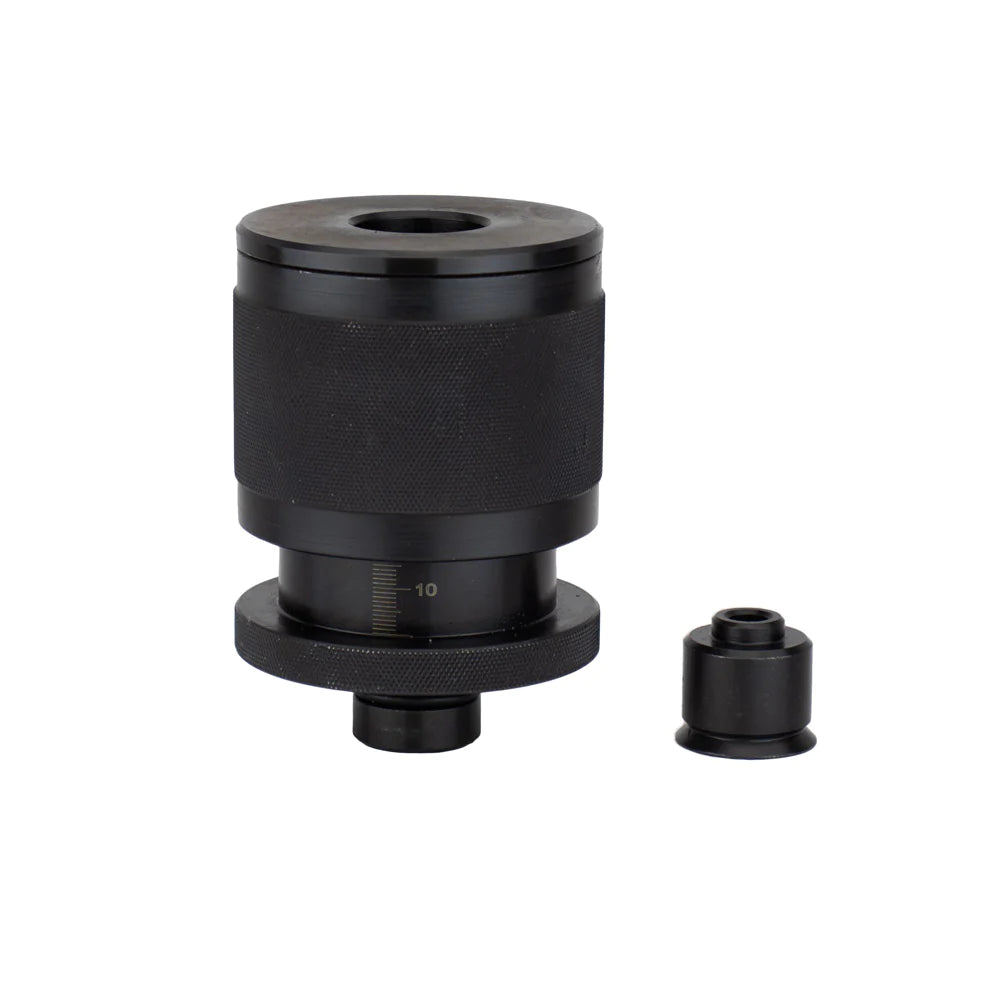

Descanso ajustable, 28 mm

El soporte ajustable se opera manualmente con un giro de la banda moleteada para un ajuste minucioso de la altura.

Insértelo en cualquier orificio de fijación de la mesa de soldadura Alpha 28 para usarlo como soporte o apoyo para alinear el material a una altura uniforme y proporcionar espacio para soldar. Los bloques en V encajan en la cavidad superior de los apoyos ajustables para sostener tubos redondos. Los apoyos ajustables son apilables para usar con material alto.

TRES OPCIONES DE MONTAJE:

1. Insertar en cualquier orificio de la mesa Alpha 28 con el poste de ubicación de Ø28 mm.
2. Sujete firmemente a la mesa para aplicaciones repetitivas utilizando el pasador de bloqueo con tornillo de cabeza (incluido).
3. Retire el poste de ubicación o el pasador de bloqueo y coloque el soporte en cualquier lugar del tablero de la mesa Alpha 28.

El soporte fijo cuenta con un orificio perforado de 28 mm para sujetar bloques en V y espaciadores de bloques en V.

Insertar en cualquier orificio de fijación de 28 mm en la mesa Alpha28 para utilizar como soporte o descanso para alinear el material.

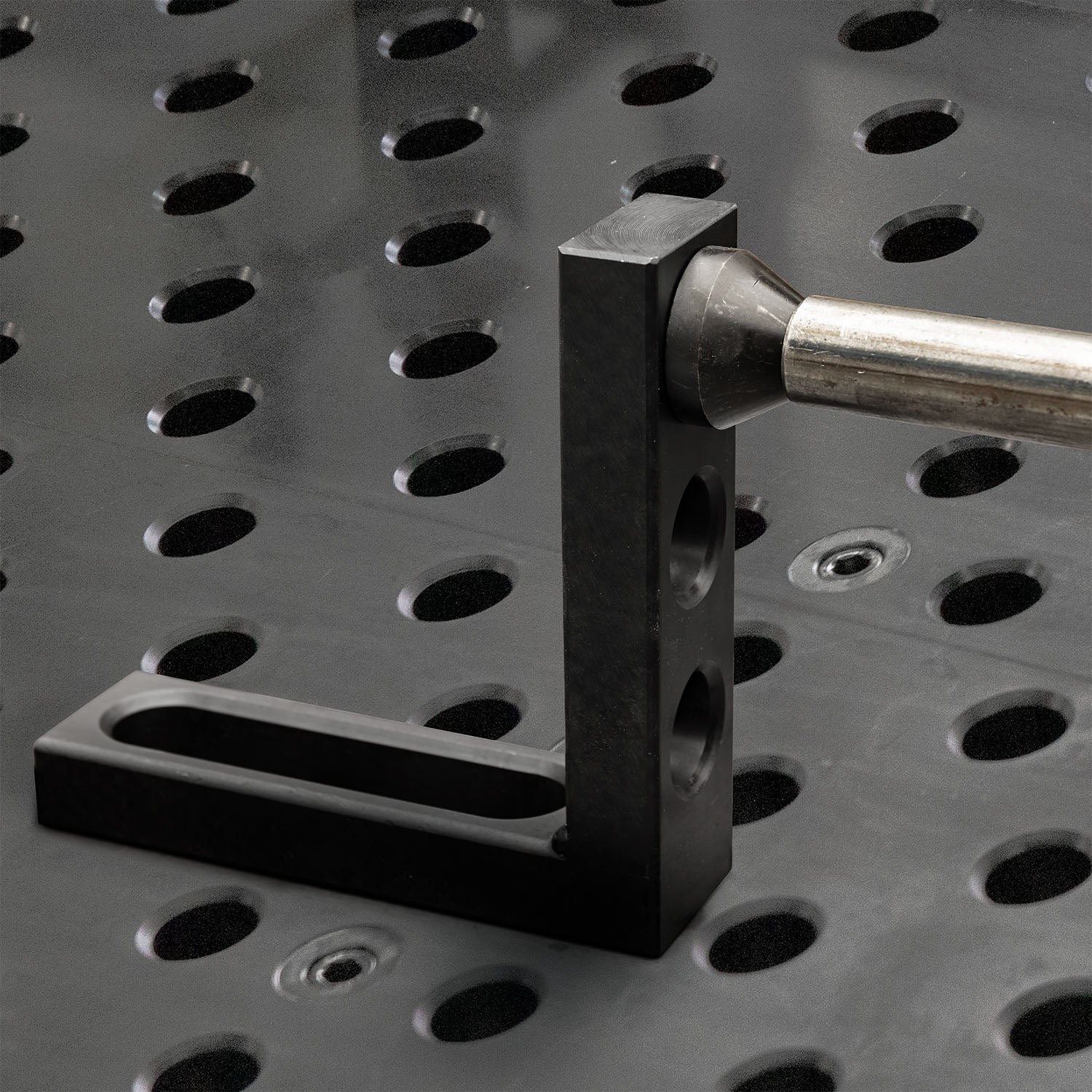

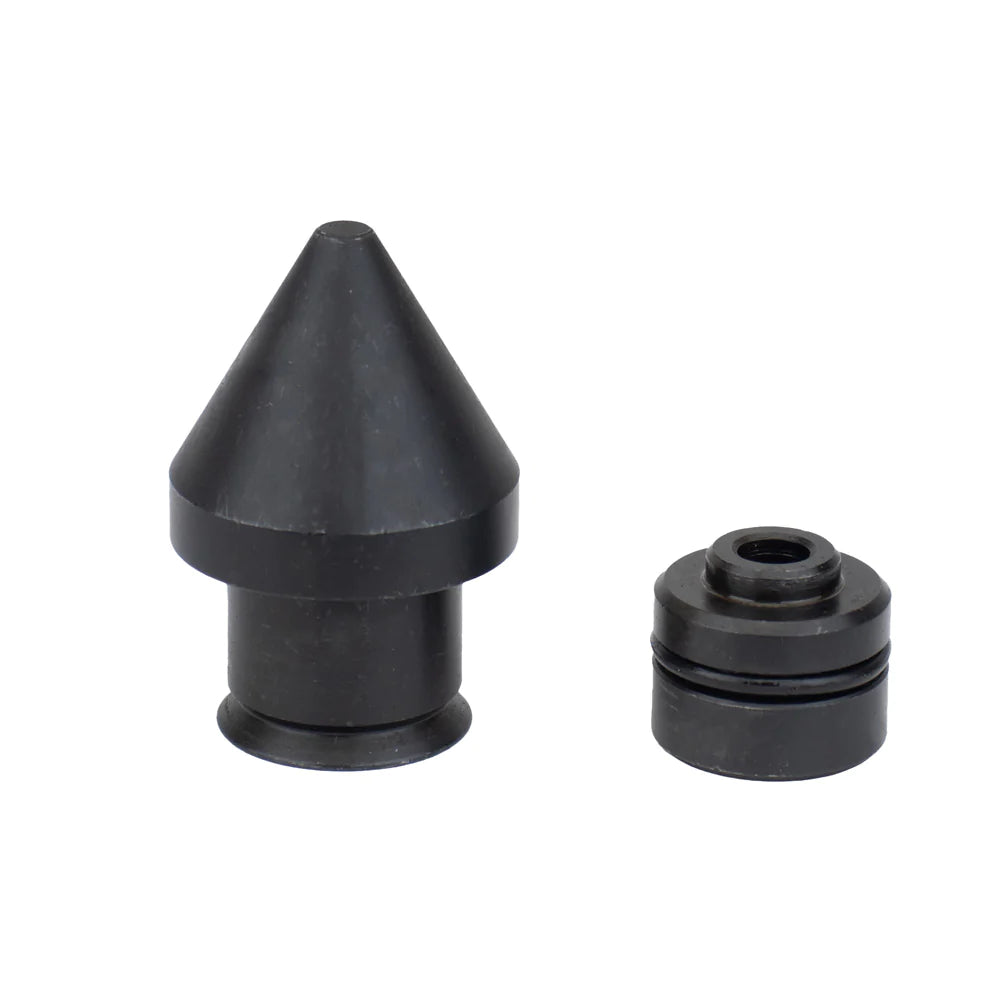

Utilice el soporte cónico para ubicar y posicionar tubos redondos de manera horizontal o vertical a través de la línea central. El cono de configuración se ubica desde dentro del diámetro interior del tubo [máx. 40 mm] en los extremos del tubo, lo que permite la ubicación y el posicionamiento en la línea central. Monte los conos de configuración en los accesorios Alpha 28 utilizando cualquiera de las dos bases intercambiables provistas:

Sujeción horizontal: Sujete firmemente a cualquier orificio de montaje de 28 mm en los accesorios de sujeción utilizando el pasador de bloqueo con tornillo de cabeza.

Sujeción vertical: inserte en cualquier orificio de montaje de 28 mm en los accesorios de sujeción o en la mesa, utilizando el poste de ubicación.
