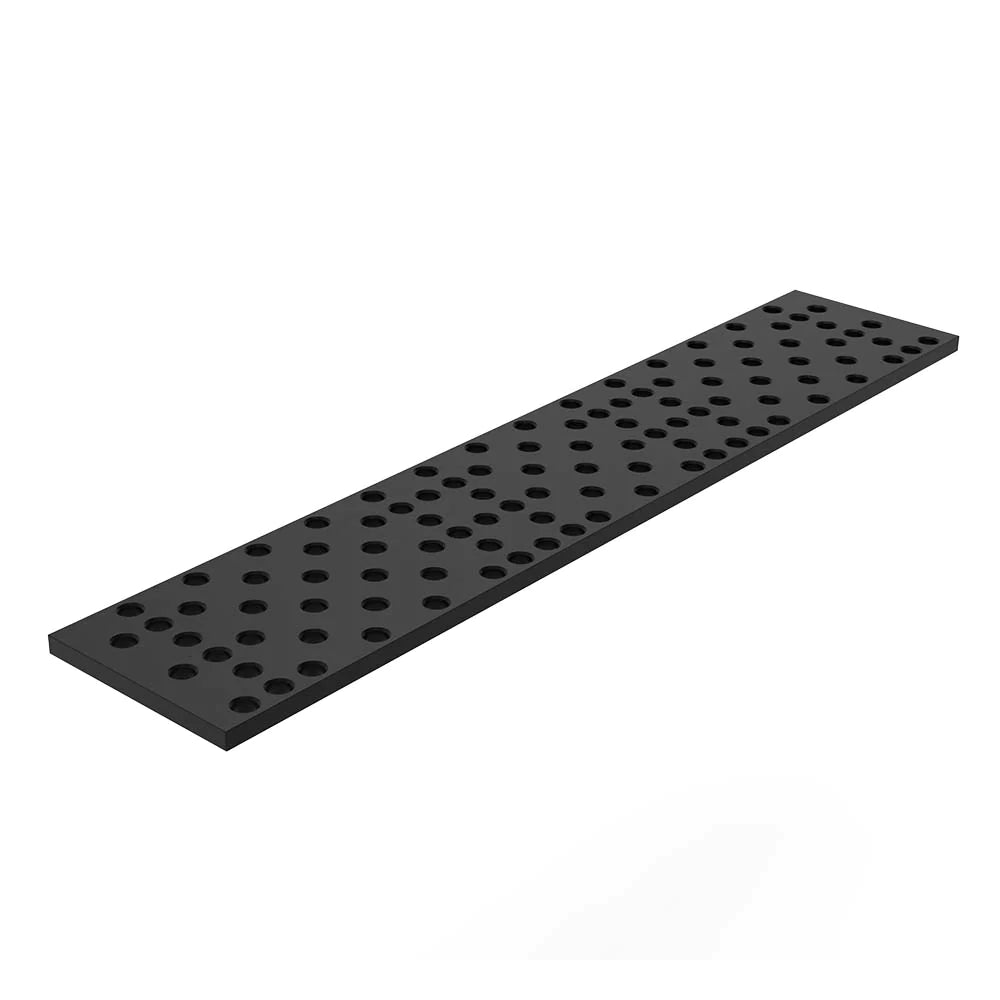

Platos de mesa reversibles, 28 mm
Cargue la imagen en el visor de la galería, Platos de mesa reversibles, 28 mm
Cargue la imagen en el visor de la galería, Platos de mesa reversibles, 28 mm
Cargue la imagen en el visor de la galería, Alpha 28 Self-locating Plate System for Top and Side Plates
BuildPro

Platos de mesa reversibles, 28 mm

Sku: T28-Y12000275X-01

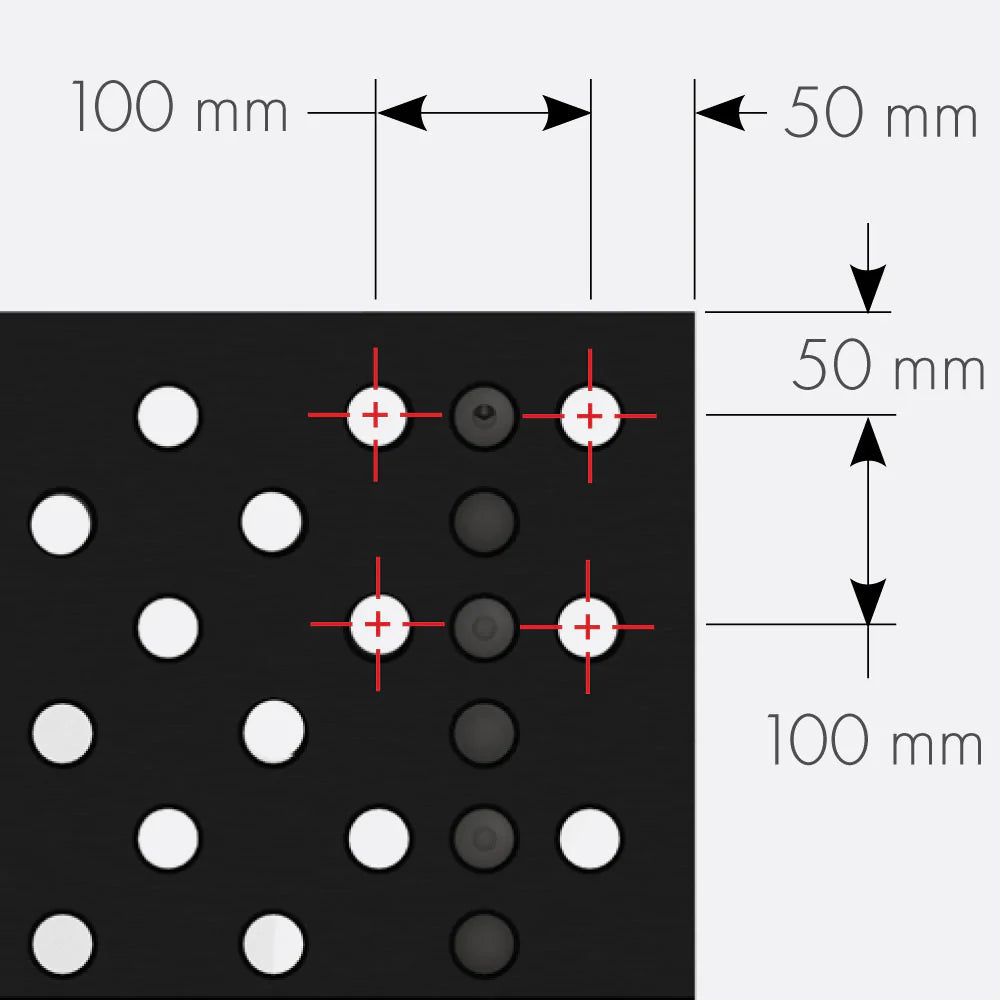

Espaciado entre pozos de 100 mm con cuadrícula adicional de 100 mm desplazada 50 mm en los ejes x e y, también conocida como cuadrícula diagonal.

25 ±0,06 mm de espesor.

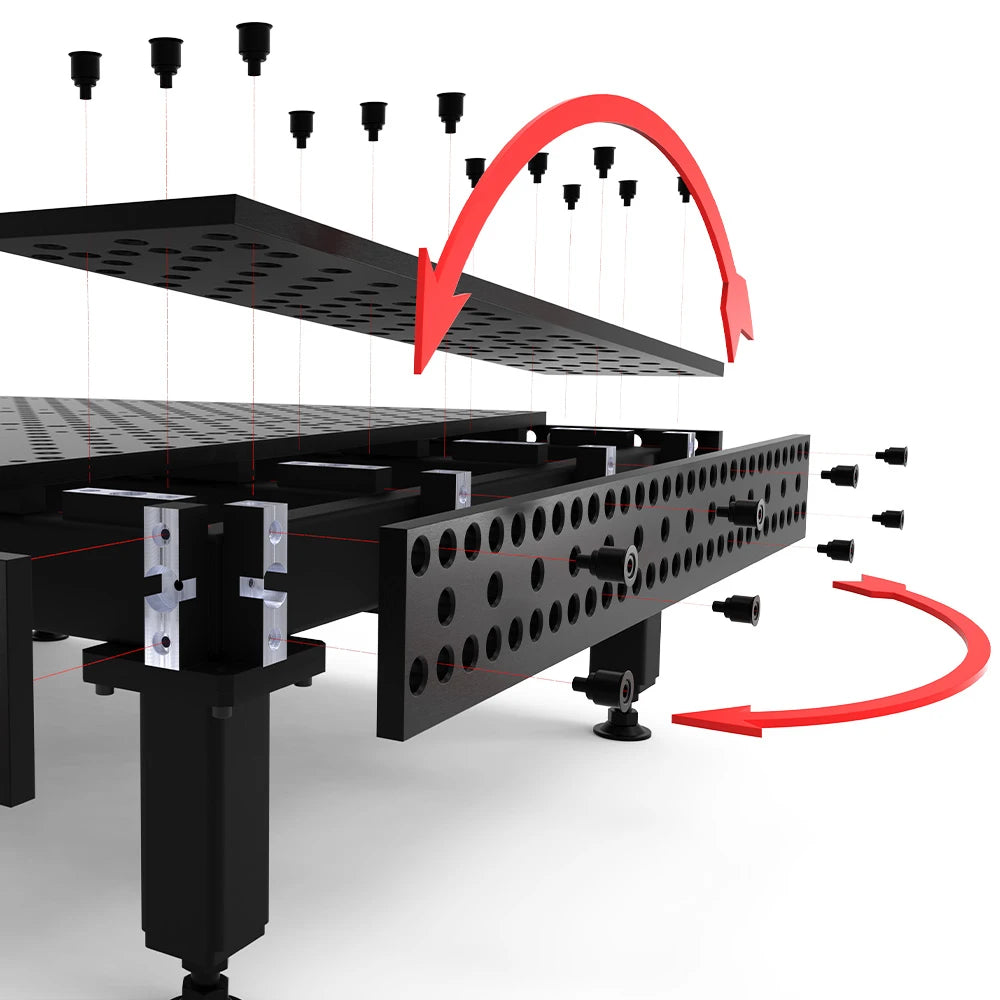

Cada placa superior se puede quitar y girar 180 grados para exponer una nueva superficie de trabajo si el lado superior se ha dañado o desgastado.

* Los accesorios de montaje se venden por separado. Consulte el kit de montaje para obtener información sobre cómo realizar pedidos.

envío calculado al finalizar la compra.
Texto previo al pedido
Seguridad

Propuesta 65 de California : Este producto puede contener sustancias químicas que el estado de California considera que provocan cáncer, defectos congénitos u otros daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov

Manual

Instrucciones para platos de mesa reversibles

Presupuesto
Archivos CAD
Request Documents

If you need some documents but not able to find them here, please fill out the form below. Our engineering team will get back to you shortly:

All top and side plates of Alpha 28 table are made from a low alloy tool steel that’s tough enough for use in the mold making industry. After surface grinding and machining, each plate is further enhanced with a QPQ nitriding process that improves hardness, corrosion resistance, and resistance to weld spatter.

Plates on the table can be repositioned, or removed as applications dictate; a patented plate locating system means the spacing of the holes are always within tolerance without the need for special re-calibration.

3.0 x 1.5 table

2.4 x 1.2 table

2.0 x 1.0 table

1.5 x 1.0 table

1.2 x 1.2 table

Ref. Part No. Dimension (mm) Weight (kg)
A T28-Y12000275X-01 1,200 x 275 56.3
B T28-Y12000300X-02 1,200 x 300 60.8
C T28-Y12000325X-03 1,200 x 325 66.7
D T28-Y10000275X-01 1,000 x 275 46.8
E T28-Y10000300X-02 1,000 x 300 50.5
F T28-Y10000225X-03 1,000 x 225 38.6
G T28-Y10000325X-01 1,000 x 325 55.5
H T28-Y15000275X-01 1,500 x 275 69.5
I T28-Y15000300X-02 1,500 x 300 75.0
J T28-Y15000325X-03 1,500 x 325 82.4
K T28-Y12250175X-05 1,225 x 175 34.4
L T28-Y11750175X-07 1,175 x 175 33.1
M T28-Y10250175X-05 1,025 x 175 28.8
N T28-Y09750175X-07 975 x 175 27.5
O T28-Y15250175X-05 1,525 x 175 42.8
P T28-Y14750175X-07 1,475 x 175 41.5
Q T28-Y11500175X-06 1,150 x 175 32.3
R T28-Y09500175X-06 950 x 175 26.7
S T28-Y14500175X-06 1,450 x 175 40.7
