Un sistema de fijación modular rápido, preciso y fácil de usar. Disfrute de una rápida replicación de la configuración y de plazos de entrega de proyectos reducidos en prototipos, tiradas cortas e incluso tiradas de producción de gran volumen.
BuildPro ofrece una línea completa de mesas de trabajo pesado para sujetar piezas de trabajo en carpintería y fabricación de metales. Incluye nuestro probado sistema TM, una línea profesional de herramientas de sujeción de piezas de trabajo que se utilizan para sujetar y ubicar piezas de trabajo de forma rápida y precisa.
Aquí compararemos nuestros tres sistemas de fijación y mesa de soldadura de 5/8". En el corazón de cada sistema se encuentra un marco de mesa de acero mecanizado con gran precisión y gran exactitud, diseñado para lograr precisión y rigidez. Los tres sistemas que ofrecemos son ALPHA 5/8 , una línea de primera calidad que ofrece cinco superficies de fijación utilizables, la parte superior y los cuatro lados; la línea MAX , similar a Alpha 5/8 pero con un enfoque solo en la superficie superior, sin placas de fijación laterales; y, por último, MAX SLOTTED , que presenta un espacio de 1,7" entre las placas de fijación para acomodar abrazaderas o adaptadores de "ranura en T" que facilitan el posicionamiento perfecto de las herramientas de sujeción. Todas las mesas están disponibles en varios tamaños y opciones de patas, incluidas patas de altura ajustable y ruedas adicionales para una mayor movilidad. Exploremos estos sistemas innovadores y descubramos cómo pueden mejorar sus capacidades de fabricación.
Tablas Alpha 5/8
Alpha 5/8 es una mesa resistente de 5 lados con orificios de 5/8" de diámetro, combinada con nuestras placas superiores y laterales exclusivas patentadas, reversibles y reemplazables.
Todas las placas superiores están construidas con acero tratado térmicamente, endurecido a 550 Vickers y terminado con un revestimiento de nitrito con una profundidad de caja de 0,0004 a 0,0008″.

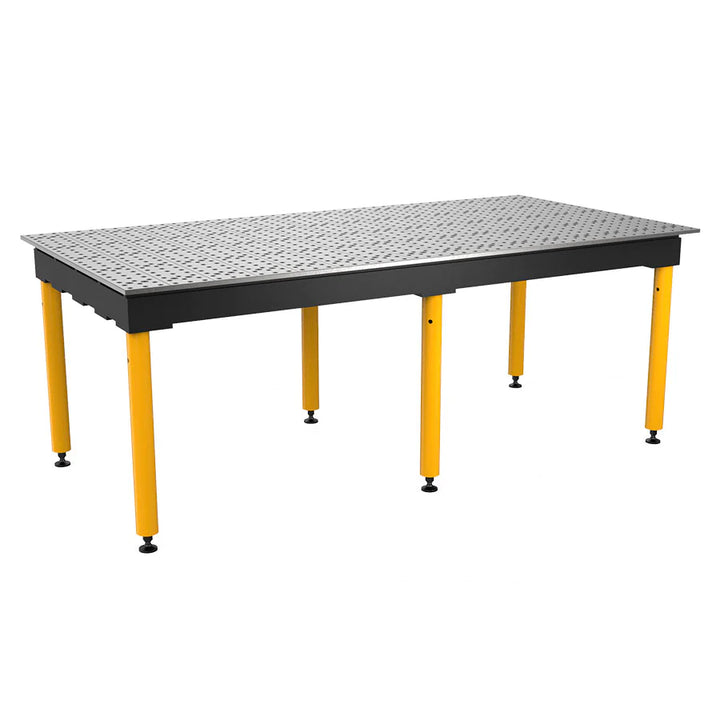

Tablas MAX
Nuestras mesas de servicio pesado de un solo lado cuentan con orificios en la superficie superior con placas de mesa patentadas, reversibles y con ubicación automática.
Las mesas MAX están disponibles en acabados de tablero estándar y nitrurado.

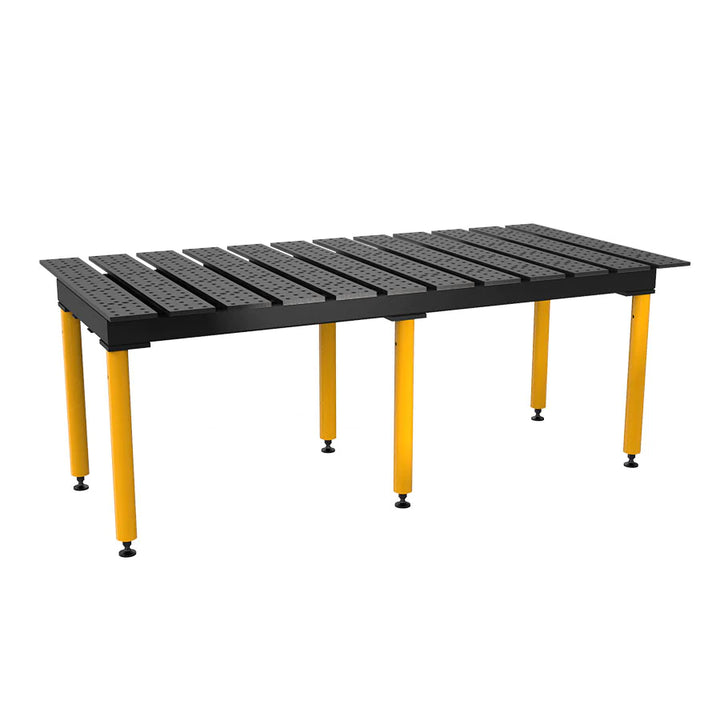

Mesas con ranuras máximas
Las mesas ranuradas tienen espacios abiertos entre las placas superiores, lo que proporciona una versatilidad adicional y le permite deslizar herramientas de sujeción o alicates utilizando adaptadores de ranura en T o canales deslizantes en los bordes de la ranura abierta como superficies de sujeción.
Las mesas MAX SLOTTED están disponibles en acabados de tablero estándar y nitrurado.
* Todas nuestras mesas de soldadura están PATENTADAS: US PAT. 8065967
Precisión de la tabla
Planitud de la mesa: ±0,005 por 24″ x 24″
Espaciado entre orificios: 2,000″ ±0,001
Diámetro del orificio: 0,625″ +0,002/-0,000
MÁXIMO
MÁXIMO RANURA
Placas de mesa reversibles autoubicables
¡El diseño de buje patentado le permite quitar, reposicionar, realinear e invertir las placas de la mesa!
MÁXIMO
MÁXIMO RANURA
Acabado estándar (simple) / nitrurado
Las mesas MAX tienen acabado estándar (acero de carbono medio) o acabado nitrurado (tratamiento térmico), mientras que Alpha 5/8 ofrece solo nitrurado.
MÁXIMO
MÁXIMO RANURA
Patas de alta resistencia y pies niveladores
Las patas niveladoras de alta resistencia garantizan una nivelación adecuada de la mesa en superficies irregulares. Puede elegir entre las siguientes opciones: patas de alta resistencia, patas ajustables y patas ajustables con ruedas para movilidad.
MÁXIMO
MÁXIMO RANURA
Elementos clave del sistema de fijación modular 5/8
Los pernos con bloqueo de bola son fundamentales para la instalación eficiente de los accesorios modulares en su mesa BuildPro. Use los pernos con bloqueo de bola para sujetar los elementos de sujeción a la mesa de 5/8 o para sujetar dos elementos de sujeción juntos.
MÁXIMO
MÁXIMO RANURA
Plataformas adicionales para montar los tableros de mesa
Las plataformas opcionales le permiten rotar/levantar su dispositivo de soldadura a la mejor posición ergonómica para mayor seguridad y comodidad.
MÁXIMO
MÁXIMO RANURA
Reconfigurable y ampliable
Las mesas de Ø5/8" ofrecen estabilidad segura y reconfigurable para su espacio de trabajo. Amplíe el ancho de la mesa hasta un 100 % para adaptarse a proyectos más grandes. Su construcción confiable y sin complicaciones garantiza resultados óptimos.
MÁXIMO
MÁXIMO RANURA
Conectividad de mesa
El kit de unión de mesas de Buildpro facilita la conexión de mesas y la creación de un único espacio de trabajo para trabajos de cualquier tamaño. Disfrute de un espacio de trabajo sofisticado y flexible para mejorar su productividad.
MÁXIMO
MÁXIMO RANURA
Espacio entre placas
Las mesas MAX (sin ranuras) tienen una superficie de mesa máxima y una capacidad máxima. Utilice los orificios adicionales (un 33 % más que las mesas con ranuras) para sujetar en varios puntos. Lasmesas con ranuras tienen ranuras de 1,7″ entre las placas.
MÁXIMO RANURA
¿Cómo calcular la "Altura de la superficie de la mesa"?
Ejemplo 1: TMA57846
Mesa ranurada de 6-1/2′ x 4′ con patas resistentes
Ejemplo 2: TMRC59648F
Mesa MAX de 8′ x 4′ con patas ajustables y ruedas
* Para plataformas elevadoras de tijera estacionarias y plataformas elevadoras ergonómicas HD de altura ajustable, AGREGUE la altura de la mesa BuildPro® de 6-1/4” a las alturas que se muestran para cada modelo de plataforma.
Lo que la gente dice de nosotros:
¡Muy bien hecho! Tolerancias súper precisas, limpio y listo para usar. ¡Solo hay que colocar las patas y listo! ¡Lo recomiendo!
Kasey S (Gainesville, Georgia)
Configuración realmente rápida y precisa para juntas cuadradas: gran ahorro de tiempo en la configuración y minimiza las reparaciones de soldaduras deficientes.
Dan L. (EMI)
Ha mejorado la construcción de prototipos para asegurarse de que las piezas estén soldadas correctamente.
Dimensiones reales de la superficie de la mesa: 96″ x 48″ Altura del lado de la mesa: 6-1/4″
*Todas las capacidades de carga se calculan en función de la carga estática.
*Se sugiere el conjunt...
Dimensiones reales de la superficie de la mesa: 72″ x 48″ Altura del lado de la mesa: 6-1/4″
*Todas las capacidades de carga se calculan en función de la carga estática.
*Se sugiere el conjunt...
Todas las mesas BuildPro® están construidas con placas de acero de 5/8" de espesor, con orificios mecanizados en CNC de Ø5/8" y biselados en un patrón de cuadrícula de 2".
Dimensiones reales de...
Todas las mesas BuildPro® están construidas con placas de acero de 5/8" de espesor, con orificios mecanizados en CNC de Ø5/8" y biselados en un patrón de cuadrícula de 2".
Dimensiones reales de...
Todo BuildPro ® Las mesas MAX tienen una placa de acero de 5/8 de espesor, con orificios de ∅5/8 en un patrón de cuadrícula de 2″. Acabado estándar y nitrurado (tratado térmicamente) disponibles...
Todas las mesas BuildPro® están construidas con placas de acero de 5/8" de espesor, con orificios mecanizados en CNC de Ø5/8" y biselados en un patrón de cuadrícula de 2".
Todas las mesas ranur...
Todas las mesas BuildPro® están construidas con placas de acero de 5/8" de espesor, con orificios mecanizados en CNC de Ø5/8" y biselados en un patrón de cuadrícula de 2".
Todas las mesas ranur...
Todas las mesas BuildPro® están construidas con placas de acero de 5/8" de espesor, con orificios mecanizados en CNC de Ø5/8" y biselados en un patrón de cuadrícula de 2".
Todas las mesas ranur...
Todas las mesas BuildPro® están construidas con placas de acero de 5/8" de espesor, con orificios mecanizados en CNC de Ø5/8" y biselados en un patrón de cuadrícula de 2".
Todas las mesas ranur...
Todas las mesas BuildPro® están construidas con placas de acero de 5/8" de espesor, con orificios mecanizados en CNC de Ø5/8" y biselados en un patrón de cuadrícula de 2".
Todas las mesas ranur...
Todas las mesas BuildPro® están construidas con placas de acero de 5/8" de espesor, con orificios mecanizados en CNC de Ø5/8" y biselados en un patrón de cuadrícula de 2".
Todas las mesas ranur...
Todas las mesas BuildPro® están construidas con placas de acero de 5/8" de espesor, con orificios mecanizados en CNC de Ø5/8" y biselados en un patrón de cuadrícula de 2".
Todas las mesas ranur...
Todas las mesas BuildPro® que se muestran a continuación tienen una placa de acero de 5/8 de espesor, con orificios de ∅5/8 en un patrón de cuadrícula de 2″ y ranuras de 1,7″ entre las placas, e...
Agregue el V-Pad superior magnético de aluminio a la almohadilla giratoria para sujetar material redondo, cuadrado, plano y en ángulo.
Patente de EE. UU. 10307894
Los cuadrados de sujeción y tope económicos cuentan con tres superficies para su uso en una amplia variedad de aplicaciones de ajuste.
Coloque los alicates o las abrazaderas Inserta en cualquiera...
Rango de ajuste: 0,88" ~ 1,25" .
Inserte el perno de bloqueo de bola sobre el elemento de fijación y gire la cabeza moleteada con la mano para colocarlo inicialmente.
El perno con bloqueo de b...
Un juego de calzas de 24 piezas ofrece la opción de crear superficies de trabajo de altura ajustable.
La cuña individual se puede utilizar para compensar diferencias de altura de entre 0,0625″ y...
Las placas de herramientas para bricolaje están diseñadas para facilitar el proceso de soldadura y fijación y mejorar la eficiencia en su taller. Estas placas sirven como una base sólida y confiabl...
Estas escuadras angulares mecanizadas con precisión sostienen el material a 90º. La combinación de orificios y ranuras permite realizar ajustes infinitos en la fijación.
Para aplicaciones de tra...
Un juego de calzas de 7 piezas ofrece la opción de crear superficies de trabajo de altura ajustable.
Se puede utilizar una cuña individual para compensar diferencias de altura de entre 0,02″ y 0...
Ubique o sujete su soldadura en el borde de la mesa o más allá del mismo, montando el soporte lateral en el borde de su mesa de soldadura ranurada.
Utilice el soporte lateral para montar vertica...
Coloque las abrazaderas Inserta en los orificios de 5/8″ de la mesa y las escuadras de BuildPro para una sujeción rápida y sencilla. Sujete con abrazadera en posición vertical u horizontal a cualq...
Permite colocar con precisión la punta de la Alicate Inserta en cualquier lugar de la superficie de la mesa.
El adaptador gira 360° y proporciona una extensión de 1” de la base de los alicates I...
Un sujetador esencial que ahorra tiempo.
Todos los pernos de bloqueo de bola son un método que ahorra tiempo y es eficiente para ubicar y fijar elementos de fijación a la mesa sin tener que alc...
Las ranuras largas hacen que estos topes de borde recto mecanizados con precisión sean infinitamente ajustables en aplicaciones de fijación y escuadrado de piezas.
Úselo con bloques en V p...
Permite colocar con precisión la punta de la Alicate Inserta en cualquier lugar de la superficie de la mesa.
El adaptador de montaje gira 360° y proporciona una extensión de la base de los alica...
Una nueva incorporación a nuestra línea de abrazaderas diseñada para mejorar sus procesos de fijación y fabricación.
En el corazón de la abrazadera Inserta F se encuentra el concepto probado de l...
Nuestros adaptadores de soporte MIG/TIG están diseñados para adaptarse a nuestros soportes MIG y TIG existentes y ampliar su funcionalidad al desbloquear una mayor versatilidad.
Los soportes para...
Aplicación rápida y sencilla para colocar una abrazadera de palanca. Las marcas en el bloque indican qué abrazaderas funcionan con este bloque. El indicador de dirección (flecha) le mostrará en qué...
¡Mantenga las bridas estándar ASME/ANSI/DIN en posición para unir bridas y tuberías!
Reduzca el tiempo de configuración y aumente la calidad de la soldadura para una mayor repetibilidad.
Sujet...
Todas las placas de fijación tienen un acabado nitrurado, un espesor de 5/8" y orificios de 5/8" de diámetro. El modelo T52418 también tiene orificios roscados de 1/2-13.
La placa versátil se p...
Ubique o sujete su soldadura en el borde de la mesa o más allá del borde, montando el soporte lateral en el borde de su mesa de soldadura ranurada o MAX.
Utilice el soporte lateral para montar v...
La abrazadera de canal deslizante de 360º se desliza en el espacio de 1,7″ entre las placas, lo que permite que el cuerpo de la abrazadera se deslice a lo largo de toda la superficie y gire ...
Coloque dispositivos de sujeción de piezas en estas bases de canal deslizante. Deslícelos en las ranuras de 1,7″ entre las placas. Elija entre modelos giratorios o no giratorios:
T51305: Girator...
Coloque la abrazadera de poste en T ajustable en cualquiera de los orificios de Ø5/8″ en el tablero de mesa BuildPro o en los bloques elevadores de alta resistencia para una sujeción vertical.
...
Monte las abrazaderas de palanca directamente en la mesa BuildPro, en los bloques elevadores o en los cuadrados de sujeción y tope Econo, para lograr la altura y el alcance necesarios para cada ...
Monte estas abrazaderas de palanca Good Hand en esta base de montaje ajustable, pre-roscada y de perfil bajo.
El grosor de la base de aluminio agrega 5/8″ a la capacidad máxima de la abrazadera...
Insértelo en los orificios de la mesa Buildpro para lograr una sujeción horizontal, de perfil bajo y para trabajos livianos.
Un giro de la perilla de aluminio hace avanzar el husillo, haciendo q...
La abrazadera de empuje lateral está diseñada para aplicar presión lateral con una ligera fuerza hacia abajo para evitar que la pieza de trabajo se levante o ruede hacia arriba. El eje extra la...
Se monta en el soporte de ángulo recto, el bloque elevador o las escuadras de sujeción para sujetar con presión a una altura elevada para piezas de trabajo más altas. La manivela trasera patentada...
Convierte cualquier agujero de la mesa en un agujero roscado.
Coloque el adaptador en su posición debajo de la mesa, alineado con los orificios de la mesa. Los imanes mantienen el adaptador ros...
Estos tornillos de precisión encajan en los orificios de la mesa y pueden sujetar y posicionar los accesorios BuildPro® y otros componentes.
Se suministra con tuerca y arandela. Disponible en v...
Los pasadores de ubicación brindan una alternativa económica al uso de varios pernos de bloqueo de bola. Use los pasadores de ubicación en combinación con los pernos de bloqueo de bola para sujeta...
La barra D-Stop, única y versátil, es una forma eficiente de ubicar y posicionar el material contra un tope.
Las barras D-Stop de aluminio son livianas y fáciles de maniobrar. Tienen un grosor d...
Extremo ranurado para montaje ajustable.
Estos bloques elevadores mecanizados con precisión de cinco caras nitruradas cuentan con orificios perforados precisos en un patrón diagonal.
Utilice l...
Utilizando el principio de diseño “CAM”, la almohadilla excéntrica proporciona una manera rápida de posicionar el borde de la pieza de trabajo en un tope de ubicación. La rotación de 360º permite ...
Los topes se pueden utilizar para fijar las piezas en su lugar con precisión. La mayoría de los modelos, excepto el T54203, cuentan con orificios de 5/8" en la parte superior para apilarlas y opti...
Desarrollado por demanda del cliente, el Adjustable Rest se opera manualmente, mediante ajuste manual, con un giro de la banda moleteada de fácil agarre para un control completo en un ajuste de a...
Desarrollado por demanda de los clientes, el soporte fijo cuenta con un orificio perforado de 5/8″ para sujetar bloques en V y espaciadores de bloques en V. Insértelo en cualquier orificio de fija...
El juego de cuatro botones de descanso/tapón magnéticos de 1" se puede usar en cualquier superficie plana, insertándolos en los orificios de la mesa BuildPro® o en los orificios de las escuadras de...
Los imanes en la parte inferior de los botones de descanso magnético permiten utilizar el botón en CUALQUIER punto de la mesa para elevar las piezas de trabajo.
Botones de descanso magnéticos ap...
El botón de descanso sirve como apoyo parcial para elevar las piezas por encima de la mesa.
El T54200 se puede utilizar en combinación con el bloque de canal para “rellenar” cualquiera de ...
Este paquete de 4 abrazaderas laterales está diseñado para adaptarse a orificios de 5/8" y viene con 4 abrazaderas laterales (TCX5210) con un recorrido de 1,5". Estas abrazaderas brindan un ajuste ...
Este kit de abrazadera Inserta está diseñado para adaptarse a orificios de 5/8" e incluye 8 Abrazaderas Inserta con capacidad de 8,5" ( UEN5200) .
Detalles de la abrazadera:
Capacidad de suj...
Nuestro paquete de inicio de 16 piezas es perfecto para orificios de 5/8". El paquete incluye 4 abrazaderas Inserta con una capacidad de 6,5", 4 alicates Inserta con una capacidad de 3,3" y 5,5", y...
Este paquete de abrazaderas incluye 12 piezas de abrazaderas Inserta (UDN5150) con una capacidad de sujeción de 6,5", diseñadas para adaptarse a orificios de mesa de 5/8". Este juego es perfecto pa...
El paquete de 8 alicates Inserta se adapta a orificios de 5/8" e incluye cuatro tamaños diferentes para adaptarse a una variedad de tareas. Obtienes dos alicates con capacidad máxima de 2,3", ...
Este paquete de pernos de bloqueo de bola incluye 6 piezas de pernos de bloqueo de bola universales, con una capacidad de 0,88″ ~ 1,08″ (T55057) que están diseñados por expertos para adaptarse a or...
Este kit de abrazaderas Inserta está diseñado para adaptarse a orificios de 5/8" e incluye abrazaderas Inserta de 4 piezas con mango recto y capacidad de 6,5" (UDWN5150) .
Detalles de la abrazad...
Este paquete de 8 abrazaderas para postes en T se adapta a orificios de 5/8". Se incluyen 4 abrazaderas para postes en T con una capacidad de 4,5" y 4 abrazaderas para postes en T pivotantes con u...
Precision machined with nitrided five-face construction and accurately bored diagonal holes, these slotted riser blocks allow for adjustable mounting. Use them individually or stacked to elevate wo...
Más allá de lo básico: una máquina potente de cinco lados para soldadura de precisión
Con placas laterales y superiores reversibles patentadas y orificios de 5/8", ofrece durabilidad y versatilidad. Fabricado en acero tratado térmicamente con un revestimiento de nitrito, garantiza resistencia a la corrosión y soldadura precisa.
Ideal para profesionales y entusiastas que buscan un rendimiento de primer nivel.
